HF | NFC - RFID Reader Module CT - modEAx900

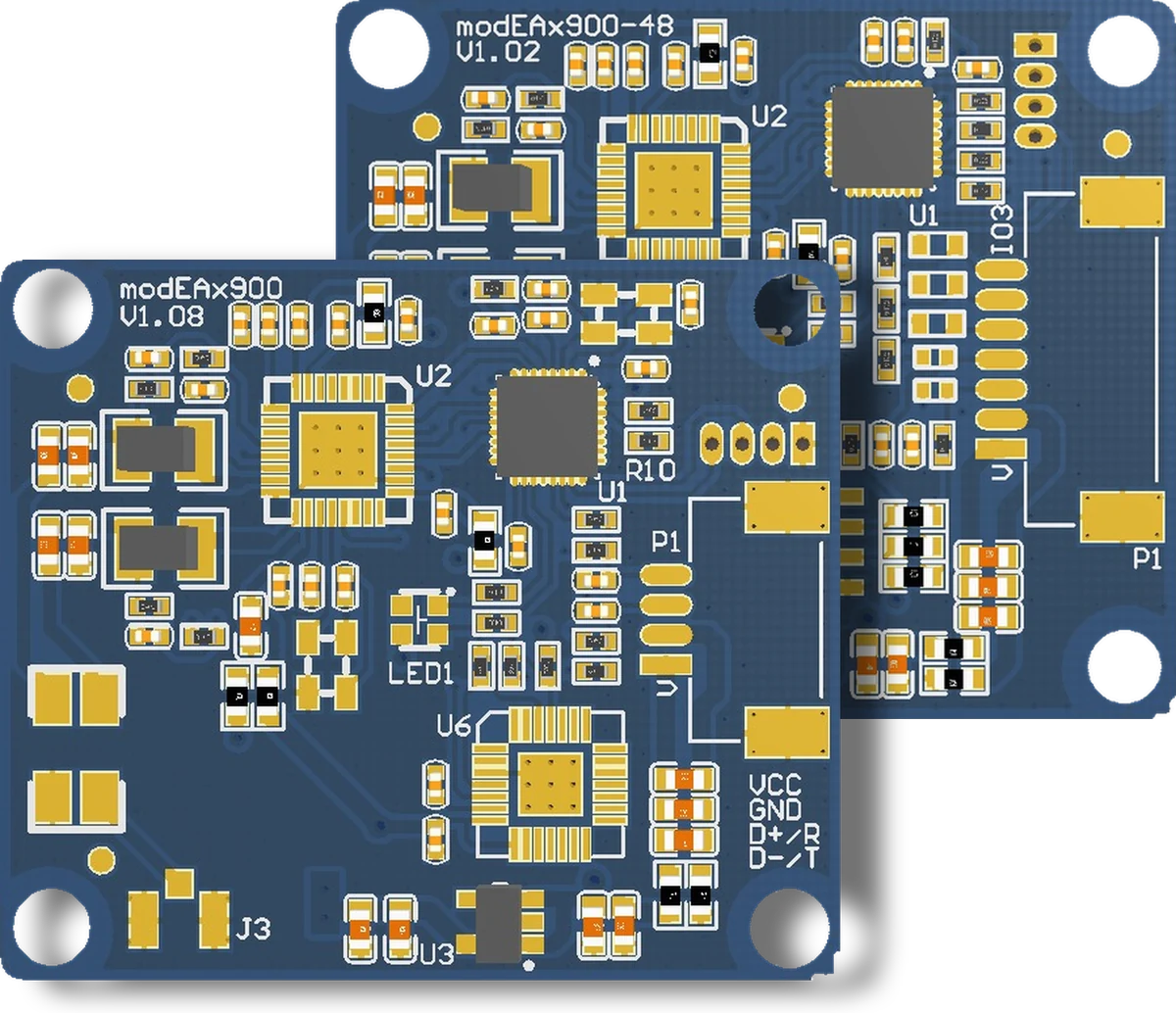

Das CT modEAx900 ist ein kompaktes HF/NFC-RFID-Lesemodul von Craft Technologies für die OEM-Integration in Geräte, Terminals und Bedienpanels. Auf einer Platine von 35 × 30 mm bei 4,5 mm Bauhöhe kombiniert das NFC-Reader-Modul den Reader-IC NXP CLRC663 mit einem 32-Bit-Prozessor und betreibt eine externe 50-Ω-Antenne über U.FL. Mit dem Rahmenprotokoll der Versionen -UV, -TL und -48 sendet der Host kurze binäre Befehle, während kartenspezifische Abläufe wie die MIFARE-Authentifizierung, die DESFire-Dateiverwaltung oder der Blockzugriff bei ISO 15693 im Modul ausgeführt werden. Mit einer MIFARE-Classic®-Karte im ISO-Format beträgt die typische Lesereichweite 50 mm.

‍

‍

Unterstützte Standards und Kartentypen

‍

Das RFID-Lesemodul arbeitet mit 13,56 MHz und unterstützt ISO/IEC 14443 A/B, ISO/IEC 15693, ISO/IEC 18000-3 Mode 3 und FeliCa. In den Versionen -UV, -TL und -48 decken integrierte Befehlssätze MIFARE Classic 1K/4K/Mini, MIFARE Ultralight, Ultralight C, EV1 und AES, MIFARE Plus sowie MIFARE DESFire D40, EV1, EV2 und EV3 ab, dazu ISO-14443-4-CPU-Karten, SR176 und SRI512/1K/2K/4K. Die Antikollision verarbeitet mehrere Karten im Feld; die automatische Kartenerkennung lässt sich als Einschaltzustand speichern.

‍

‍

Vier Host-Schnittstellen

‍

• CT modEAx900-UV: USB 2.0 Full Speed als virtueller COM-Port
• CT modEAx900-UP: USB 2.0 Full Speed als PC/SC-Leser
• CT modEAx900-TL: TTL-UART mit 3,3-V-Logikpegeln
• CT modEAx900-48: RS485-Bus mit Geräteadressen 0x01 bis 0xFF und drei 3,3-V-Logikausgängen

‍

Die Versionen -UV, -TL und -48 nutzen ein binäres Rahmenprotokoll mit XOR-Prüfsumme, standardmäßig mit 19200 bps, einstellbar bis 115200 bps. Die PC/SC-Version -UP unterstützt MIFARE Classic, MIFARE Ultralight, MIFARE DESFire, ISO 14443-4 Typ A und B sowie ISO-15693-Karten.

‍

‍

Antennen und Integration

‍

Das Modul arbeitet mit 5 V DC bei maximal 250 mA Stromaufnahme und ist für einen Betriebstemperaturbereich von −20 bis +80 °C (Elektronik ohne Gehäuse) ausgelegt. Die Antenne modAx3035 hat dieselbe Kontur von 35 × 30 mm und dasselbe Lochbild wie das Lesemodul und wird mit einem 10 cm langen Antennenkabel geliefert; alternativ steht die Ringantenne modAx25 mit 25 mm Außendurchmesser zur Verfügung. Eine zweifarbige Status-LED in der Platinenmitte ist für einen Lichtleiter vorbereitet, die Firmware lässt sich über USB oder UART aktualisieren.

IDCRAFT unterstützt die Integration des CT modEAx900 – von der Antennenplatzierung hinter Glas- oder Kunststofffronten bis zum Host-Protokoll – und stellt ein technisches Handbuch mit vollständiger Befehlsreferenz für die Versionen -UV, -TL und -48 bereit. Muster und Projektpreise erhalten Sie auf Anfrage.
